Capteur de courant AC analogique Gravity avec pince ampèremétrique

Si tu veux mesurer le courant alternatif, cela est généralement peu pratique et dangereux, car tu dois interrompre le circuit. Le capteur de courant alternatif analogique développé par DFRobot est une bonne solution à ce problème. Car avec la pince ampèremétrique fournie, tu n'as pas besoin d'interrompre le circuit. Le courant mesuré est converti en un signal analogique que tu peux ensuite évaluer sur un Arduino.

Info: Tu peux inverser le câble de connexion en branchant un câble Dupont M-M 10cm pour le passer en mâle, afin que tu puisses également l'utiliser sur un Arduino UNO.

Documentation:

• Wiki DFRobot
• Exemple de code Arduino
• Schéma
• Dessin de disposition

Détails techniques:

Module:

• Tension d'opération : 3,3V - 5,5V
• Tension de sortie analogique : 0,2V - 2,8V (DC)
• Plage d'entrée de signaux AC : 0 - 1V (AC)
• Erreur relative : +-3%
• Interface : Gravity PH2.0 3Pin
• Dimensions : 32 x 27mm

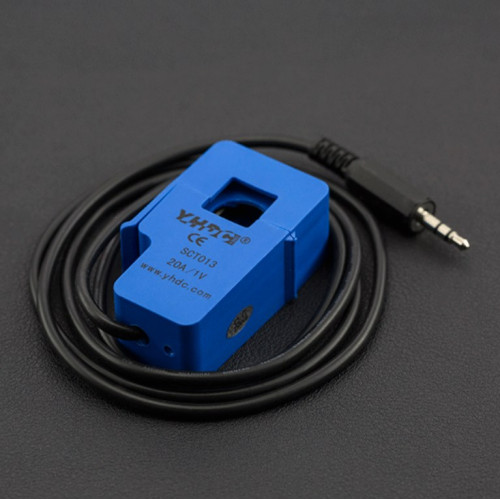

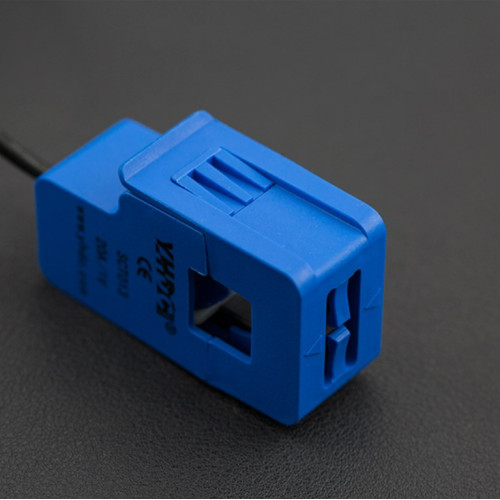

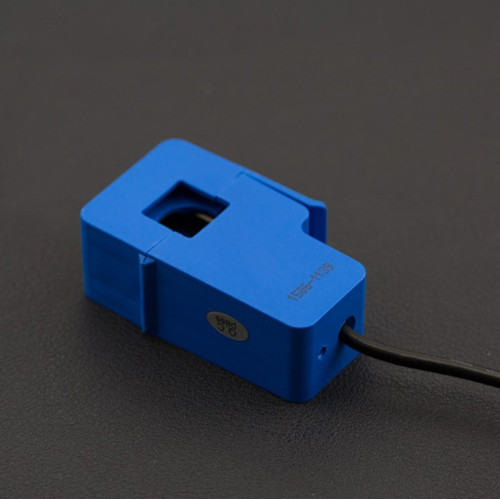

Pince ampèremétrique :

• Plage de mesure AC : 0 - 20A
• Sortie de signal AC : 0 - 1V / 0-20A
• Non-linéarité : ±3% (10% à 120% du courant d'entrée nominal)
• Longueur du câble : 1,5m
• Température de fonctionnement : -25°C à +70°C
• Dimensions : 13 x 13mm

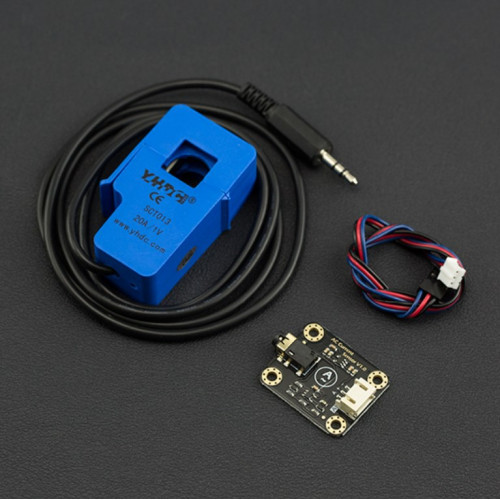

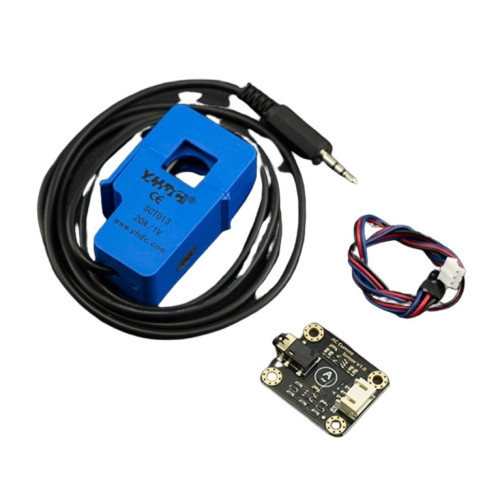

Contenu de la livraison:

• 1x Gravity Capteur analogique de courant alternatif
• 1x Pince ampèremétrique
• 1x Câble de capteur analogique 20cm
