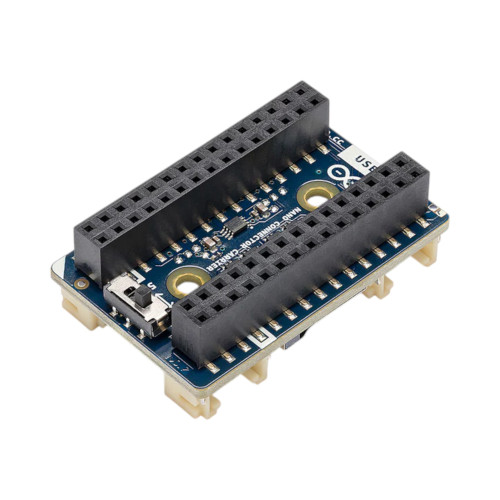

Arduino Nano Connector Carrier

Der Arduino Nano Connector Carrier ist ein kompaktes Trägerboard, das dein Arduino Nano mit robusten Steckverbindern ausstattet. Es bietet dir eine sichere und modulare Möglichkeit, Sensoren und Aktoren ohne löten oder lose Kabel zu verbinden. Dank der integrierten Grove- und Qwiic-Ports kannst du Module einfach anstecken und sofort loslegen. Ein microSD-Slot ermöglicht zusätzlich das Speichern von Messdaten oder Logfiles. Über einen Schalter kannst du die I/O-Spannung zwischen 3.3 V und 5 V umstellen, sodass das Board mit allen Nano-Modellen funktioniert. Alle wichtigen Schnittstellen wie UART, SPI und I2C sind sauber herausgeführt, wodurch der Carrier vielseitig einsetzbar ist. Durch seine kompakte Bauform ist er besonders platzsparend und gleichzeitig robust genug für Ausbildung, Prototyping und kleinere Serienanwendungen. Mit diesem Carrier bringst du deine Nano-Projekte auf ein professionelles Niveau.

Empfohlenes Zubehör:

• Arduino Nano
• Arduino Modulino

Eigenschaften :

• Einfache Erweiterung durch 4 Grove-Anschlüsse und 1 Qwiic-Port für Sensoren und Module
• Datenlogging möglich dank integriertem microSD-Kartenslot
• Flexible Spannungsauswahl per Schalter zwischen 3.3 V und 5 V für volle Nano-Kompatibilität
• Kompakte Bauform mit 28 × 43 mm und Befestigungslöchern für stabile Montage
• Robustes Design ideal für Ausbildung, Prototyping und zuverlässige Anwendungen

Anwendungsbeispiele:

• Datenerfassung und Logging mit Sensoren und microSD
• Schnelle Prototypen im Unterricht oder Labor
• Aufbau von Smart-Home-Demoprojekten mit Arduino Nano
• Tragbare Steuergeräte mit modularen Erweiterungen

Dokumentation:

• Hersteller Webseite
• Arduino Forum
• Dokumentation Nano Connector Carrier

Technische Daten

• Hersteller: Arduino
• Hersteller SKU: ASX00061
• Montage: 2x Befestigungslöcher für M3-Schrauben
• Anschlüsse: 4x Grove (2x Analog/Digital, 1x I2C, 1x UART), 1x Qwiic-I2C, 1x microSD-Slot
• I/O-Spannung: Umschaltbar 3.3 V / 5 V (Grove folgt Schalter), Qwiic und microSD fix 3.3 V
• Schnittstellen: UART, SPI, I2C, Digital- und Analogpins über Nano-Header herausgeführt
• Kompatible Boards: Arduino Nano ESP32, Nano RP2040 Connect, Nano Every, Nano 33 IoT, Nano 33 BLE/Sense, klassischer Nano
• Betriebstemperatur: -40 °C bis +85 °C
• Abmessungen: 28 × 43 x 14.5mm
• Gewicht: 22.3g

Lieferumfang:

• 1x Arduino Nano Connector Carrier
