Arduino Modulino Buttons

Der Arduino Modulino Buttons ist ein vielseitiges Eingabemodul mit drei Drucktasten, die jeweils mit einer eigenen LED ausgestattet sind. Damit kannst du Aktionen in Projekten einfach und klar steuern oder Eingaben für Menüs und Interfaces realisieren. Durch den integrierten Mikrocontroller kommuniziert das Modul direkt über den I²C-Bus und lässt sich ohne Löten per Qwiic-Anschluss verbinden. Mehrere Module können in Serie verbunden werden, wodurch du deine Schaltung flexibel um zusätzliche Funktionen erweitern kannst. Das Modul ist voll kompatibel mit der Arduino IDE, der Arduino Cloud und der Modulino-Bibliothek für Arduino sowie MicroPython. Es eignet sich ideal für schnelle Prototypen, Bildungsumgebungen und alle Projekte, die eine intuitive Benutzereingabe benötigen. Die robuste Bauweise und die orangefarbenen LEDs machen es zu einer praktischen Lösung für interaktive Anwendungen.

Empfohlenes Zubehör:

• Arduino UNO R4 WiFi
• Arduino Nano R4
• Arduino Nano Connector Carrier

Eigenschaften:

• Drei Drucktasten mit LEDs sorgen für klare Eingaben und visuelles Feedback
• Einfache I²C-Anbindung über den Qwiic-Port ohne zusätzliche Kabel
• Integrierter Mikrocontroller übernimmt Tastenabfrage und LED-Steuerung
• Daisy-Chain-fähig für den Anschluss mehrerer Modulino-Elemente
• SWD-Schnittstelle ermöglicht Firmware-Anpassungen durch erfahrene Nutzer
• Cloud- und Bibliotheksunterstützung für Arduino IDE, Cloud und MicroPython
• Kompakte Bauform mit Befestigungslöchern für sichere Montage
• Robuste Ausführung für einen weiten Temperaturbereich von −40 °C bis +85 °C

Anwendungsbeispiele:

• Menüsteuerung und Navigation in Projekten
• Moduswahl oder Umschaltung in IoT-Anwendungen
• Eingabemodul für Lernumgebungen und Schulprojekte
• Bedienfeld für Prototypen oder Steuergeräte
• Zusatzmodul für interaktive Interfaces

Dokumentation:

• Hersteller Webseite
• Arduino Forum
• Dokumentation Arduino Modulino Buttons

Technische Daten:

• Hersteller: Arduino
• Hersteller SKU: ABX00110
• Mikrocontroller: STM32C011F4
• Tasten: 3 × SPST-Drucktasten, je mit LED (orange)
• Kommunikation: I²C über Qwiic-Anschluss
• I²C-Adresse: Standard 0x7C, per Software umstellbar
• Versorgungsspannung: 3,3 V (MCU 2,0–3,6 V)
• Stromverbrauch: ca. 2,5 mA pro LED, ca. 3,4 mA MCU im Leerlauf
• Montage: 4 Befestigungslöcher Ø 3,2 mm, Raster 16 mm × 32 mm
• Betriebstemperatur: −40 °C bis +85 °C
• Abmessungen: 41 × 25,36 x 4,7mm
• Gewicht: 9,2g

Lieferumfang

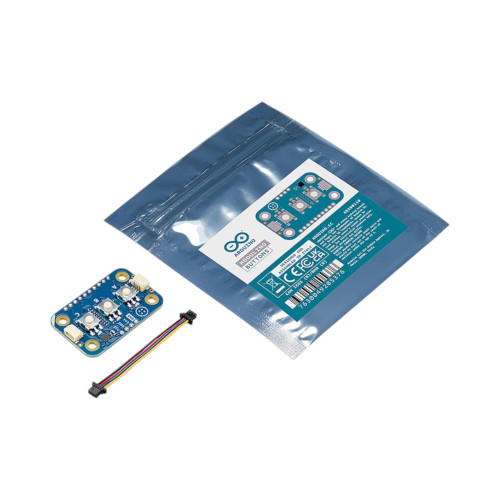

• 1 × Arduino Modulino Buttons
• 1 × Qwiic-Kabel (ca. 5 cm)
