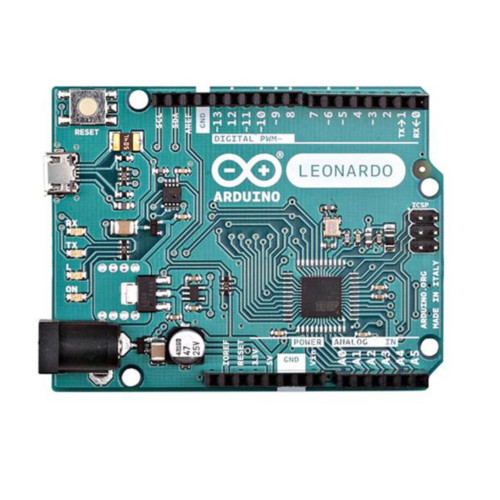

Arduino Leonardo mit Headers

Der Original Arduino Leonardo ist ein Mikrocontroller-Board, das auf dem ATmega32u4 basiert und 20 digitale Eingangs-/Ausgangs-Pins hat, von denen 7 PWM-Ausgänge und 12 analoge Eingänge sind. Außerdem verfügt er über einen 16-MHz- Kristalloscillator, einen Micro-USB-Anschluss, eine Stromversorgungsbuchse, einen ICSP-Header und eine Reset-Taste. Zur Verwendung wird das Board einfach über ein USB-Kabel an einen Computer angeschlossen oder über einen AC/DC-Adapter oder eine Batterie mit Strom versorgt. Der Leonardo unterscheidet sich von anderen Boards dadurch, dass der ATmega32u4 über eine eingebaute USB-Kommunikation verfügt, wodurch ein zweiter Prozessor überflüssig wird. Dadurch kann der Leonardo sowohl als Maus und Tastatur als auch als virtuelle serielle/COM-Schnittstelle für den angeschlossenen Computer fungieren.

Dokumentation:

• Arduino IDE Download
• Getting Started Arduino Leonardo
• Dokumentation zu Arduino Leonardo

Pinout Arduino Leonardo:

Technische Details:

• Hersteller: Arduino

• Hersteller SKU: A000057

• Mikrocontroller: ATmega32U4

• ATmega32U4 Flash-Speicher: 32 KB (4 KB werden vom Bootloader genutzt)

• ATmega32U4 SRAM: 2,5 KB

• ATmega32U4 EEPROM: 1 KB

• Taktrate: 16 MHz (ATmega32U4)

• Betriebsspannung: 5V

• Eingangsspannung (empfohlen): 7-12V

• Eingangsspannung (Grenzwerte): 6-20V

• DC-Strom pro I/O-Pin: 40 mA

• DC-Strom für 3,3V-Pin: 50 mA

• Serielle Kommunikation Schnittstellen: 1x UART, 1x SPI, 1x I2C

• Digitale I/O-Pins: 20

• LED_BUILTIN: Pin 13

• PWM-Kanäle: 7

• Analoge Eingangskanäle: 12

• USB: Mikro USB

• Stromversorgungsanschluss: Barrel Jack

• Abmessungen: 53.3 x 68.6mm

• Gewicht: 20g

Lieferumfang:

• 1x Arduino Leonard mit Headers
