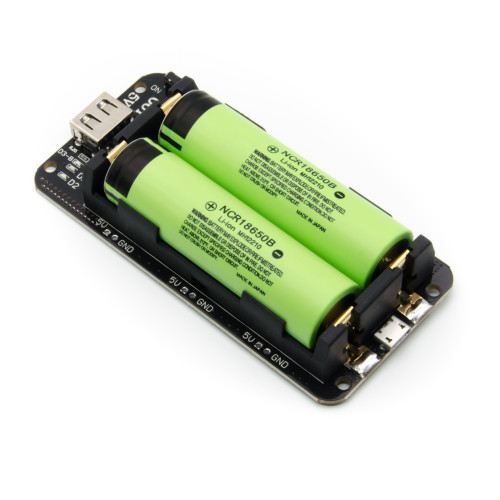

2x18650 Lithium Batterie Shield 5V 3A / 3V 1A

Dieses Batterie Shield eignet sich perfekt um deinen Raspberry Pi, Arduino, ESP8266 oder ESP32 über 18650 Li-ion Akku zu speisen. Auf dem Shield ist auch eine Ladeelektronik verbaut, mit der du die Lithium Akkus über den Micro USB Anschluss nachladen kannst.

Achtung: Beim Einsetzen der 18650 Lithium Batterien die Polarität + und – beachten, ansonsten wird der Ladechip zerstört!

Empfohlenes Zubehör:

• 18650 Lithium Akku ohne Schutzelektronik

Eigenschaften:

• Akkuschutz für Überladung und Tiefentladung
• Einfaches aufladen über Micro USB oder USB Typ-C Anschluss mit bis zu 0.5A
• Seitlicher Schalter, um Ein- und Auszuschalten
• 3A 5V USB Typ-A Ausgang oder Lötpins (5 Stück 5V Lötpins vorhanden)
• 1A 3V Ausgang über Lötpins (5 Stück 3V Lötpins vorhanden)
• LED-Anzeige 4xRot für Ladezustand

Bedienung:

• Nachdem die 18650 Zellen eingesetzt wurden, muss das Shield Kurzzeitig über den Micro USB oder USB Typ-C mit Strom versorgt werden (erst dann schaltet es sich ein).
• Durch kurzzeitiges drücken auf die Seitliche Taste (K1) kann der Ladezustand geprüft werden
• Zum Ausschalten der 5V und 3V Ausgänge muss die Seitliche Taste (K1) mehr als 3 Sekunden gedrückt werden.
• Zum Einschalten einfach die Seitliche Taste (K1) kurzzeitig drücken

Technische Details:

• Schutzelektronik: Überladeschutz und Tiefentladeschutz
• Micro-USB + USB Typ-C Anschluss zum Laden

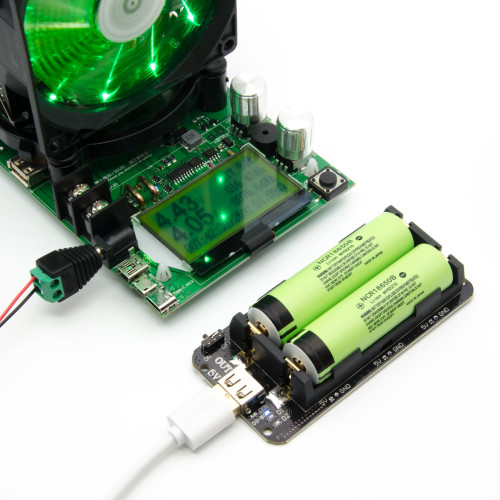

• Maximaler Ausgangsstrom 5V: 3A (Kurzzeitig bis 4A geprüft)
• Maximaler Ausgangsstrom 3V: 1A
• 1x 5V 3A USB Buchse Typ-A
• 5x 5V 3A Anschluss für Lötpins
• 5x 3V 1A Anschluss für Lötpins
• Abmessung: 100.5 x 48.5 x 18mm
• Gewicht: 36g


Lieferumfang:

• 1x18650 Lithium Batterie Shield 5V 3A / 3V 1A (Akkus sind nicht im Lieferumfang)
