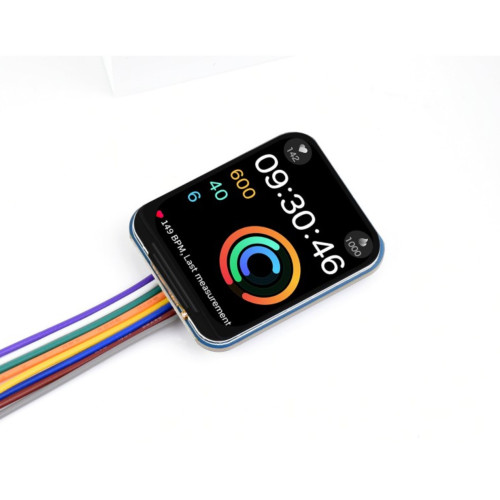

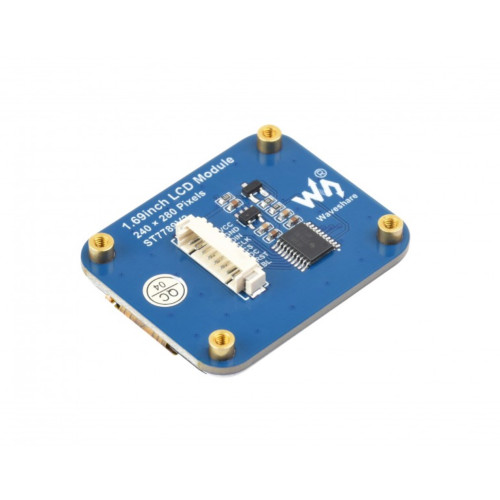

240x280 1.69inch LCD-Display Modul

Das 240x280 1.69inch LCD-Display Modul ist ein kleines Display welches über eine SPI-Schnittstelle einfach mit einem Raspberry Pi, Arduino oder STM32 gesteuert werden kann. Das Display verfügt ausserdem über einen eingebauten Spannungswandler und verwendet den ST7789V2 Steuerchip. Es hat eine Auflösung von 240x280 und kann auf jedem dieser Pixel 262K Farben anzeigen. Dank der SPI-Schnittstelle und der Grösse des Displays ist das Modul bestens für mobile Projekte und Einsteiger geeignet.

Eigenschaften:

• Das Modul verfügt über eine SPI-Schnittstelle, was die benötigte IO-Pins Anzahl minimiert
• Es unterstützt Controller-Boards wie Raspberry Pi, Arduino und STM32.
• Es verfügt über eine OnBoard Spannungswandler für 3,3V/5V Mikrocontroller

Dokumentation:

• Waveshare Wiki

Technische Details:

• Hersteller: Waveshare
• Hersteller-SKU: 24382
• Betriebsspannung: 3,3V/5V
• Display-Größe: 27.972x32.634mm
• Display-Diagonale: 1.69Zoll
• Kommunikationsschnittstelle: SPI
• Display-Panel: IPS
• Steuer-Chip: ST7789V2
• Auflösung: 240x280 Pixel (RGB)
• Farben: 262K
• Display Ablesewinkel: 4-R5 (mm)
• Pixelabstand: 0,11655x0,11655mm
• Abmessungen: 31.5 x 39.0 x 7.2mm
• Gewicht: 19g

Lieferumfang:

• 1x 240x280 1.69inch LCD-Display Modul
• 1x 8Pin GH1.25mm auf  Female Dupontkabel 20cm
