1280x800 10.1inch Touch LCD Display für Raspberry Pi

Das Waveshare RPI-HMI-101D ist ein industrietaugliches 10. Zoll Touch-Display mit robuster Aluminiumhülle, integriertem HMI-System und vielseitiger Anschlussausstattung. Es eignet sich ideal für Projekte mit Raspberry Pi 5 und 4, insbesondere für industrielle Visualisierungen, Steuerungen oder Informationssysteme. Das hochauflösende IPS-Panel bietet eine Auflösung von 1280×800 Pixeln und ist mit einem 10-Punkt kapazitiven Touchscreen ausgestattet. Die Stromversorgung erfolgt über USB-C oder Schraubklemme. Zahlreiche Schnittstellen wie HDMI, USB 3.0/2.0 und Gigabit-Ethernet machen das Display zum flexiblen Allrounder. Mit dem mitgelieferten Zubehörset lässt sich das System optimal an Pi 4 oder Pi 5 anpassen – inklusive DSI-Kabeln, Kühlkörpern, Seitenpanels und 64 GB Speicherkarte. Eine VESA-kompatible Rückseite erlaubt stabile Wandmontage. Durch die optisch gebondete Frontscheibe mit gehärtetem Glas eignet sich das Gerät auch für anspruchsvolle Umgebungen.

Empfohlenes Zubehör:

• Raspberry Pi
• Universal Monitor Desktop Halterung 17-30inch 2-9Kg VESA Kompatibel

Eigenschaften:

• Das 10.1 Zoll grosse IPS-Display bietet eine Auflösung von 1280×800 Pixeln.
• Der kapazitive 10-Punkt-Touchscreen reagiert präzise und ist durch gehärtetes Glas geschützt.
• Das Gehäuse besteht aus robustem Aluminium mit passiver Kühlung und VESA-Halterung.
• Anschlüsse für HDMI, USB 3.0/2.0, Ethernet und DSI sind integriert.
• Die Stromversorgung erfolgt wahlweise über USB-C oder eine 2 polige Schraubklemme.
• Ein 64 GB TF-Speicher ist im Lieferumfang enthalten.
• Zubehörsets für Raspberry Pi 4 und Pi 5 sind vollständig enthalten.
• Die optisch gebondete Frontscheibe reduziert Reflexionen und erhöht die Haltbarkeit.

Anwendungsbeispiele:

• Industrie-Panel für Raspberry-Pi-basierte Steuerungen
• Visualisierungsbildschirm für Maschinen und Anlagen
• Wandmontierter Info-Screen mit Touchbedienung
• HMI-Frontend für Smart Home oder Gebäudeautomation
• Bediengerät für Kiosksysteme mit Dual-HDMI-Ausgabe

Dokumentation:

• Waveshare Wiki

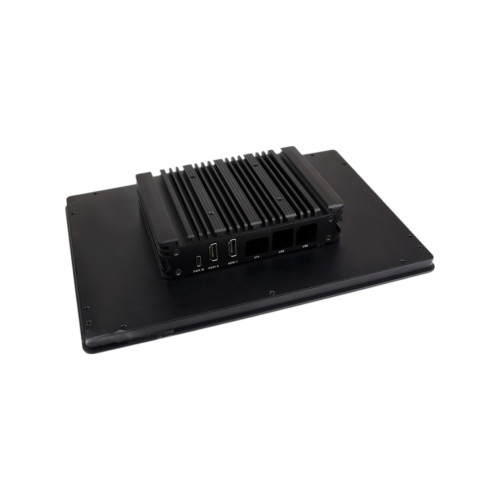

Übersicht Anschlüsse:

1. 5V Type-C Stromanschluss
2. Standard-HDMI-Anschluss × 2
3. USB 3.0 Anschluss × 2
4. USB 2.0 Anschluss × 2
5. Gigabit-Ethernet-Anschluss
6. TF-Kartensteckplatz (microSD)
7. Ein-/Ausschalter
8. Betriebsanzeige (LED)
9. 5V-Schraubklemmen-Stromanschluss (Rastermaß 3,81 mm)
10. Serielle Schnittstelle zur Fehleranalyse (Debugging-Port)

Technische Daten

• Hersteller: Waveshare
• Hersteller SKU: 29991
• Display: 10.1 Zoll IPS, 1280×800 Pixel
• Touchscreen: kapazitiv, 10 Punkte, gehärtetes Glas
• Gehäuse: Aluminium, schwarz eloxiert, VESA-kompatibel
• Anschlüsse: HDMI, USB 3.0, USB 2.0, Gigabit Ethernet, DSI
• Stromversorgung: 5 V über USB-C oder Schraubklemme
• Kompatibilität: Raspberry Pi 4 und Raspberry Pi 5
• Abmessung: 250.2 × 169.0 × 43.5 mm
• Gewicht: 1506 g

Lieferumfang:

• 1× 1280x800 10.1inch Touch LCD Display für Raspberry Pi
• 1× TF-Karte 64 GB
• 1× 5W Kühlpad 16×16×1 mm
• 1× Schraubenset
• 1× Montagewinkel (4 Stück)
• 1× Pi 5 Zubehörset (Heatsink, Sidepanel, DSI-Kabel 12 cm, Kamera-Kabel 15 cm, Silikonknopf)
• 1× Pi 4 Zubehörset (Kupferkühlkörper, Sidepanel, 2× FFC-Kabel 160 mm)
