LilyGo T‑POE Pro Ethernet con ESP32 e scheda di sviluppo RS485

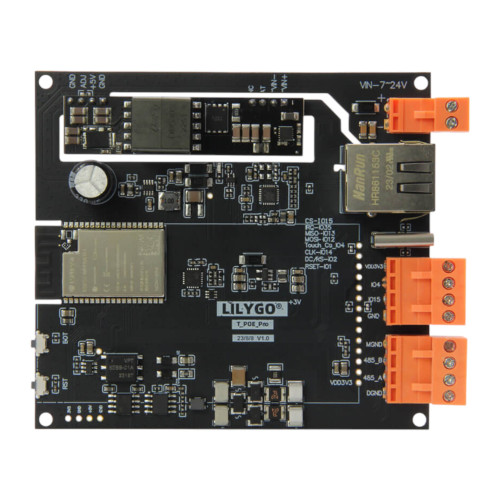

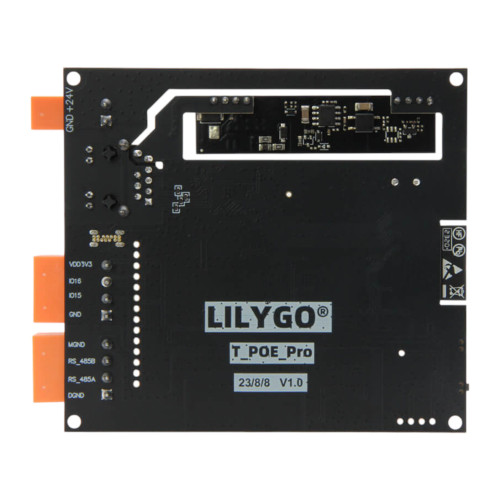

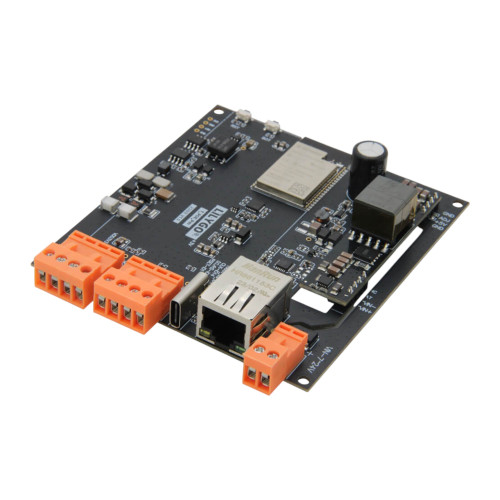

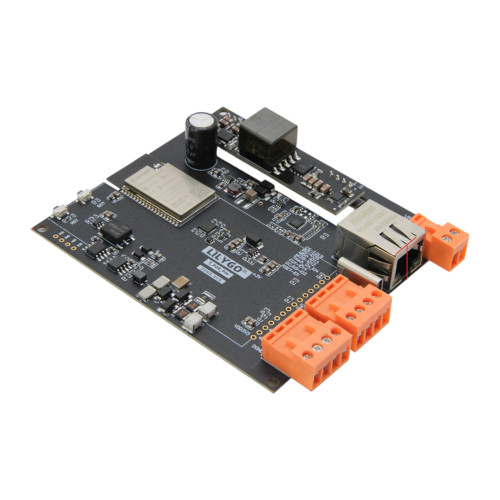

Il LilyGo T‑POE Pro è una potente scheda di sviluppo IoT che integra l'ESP32‑WROVER‑E con un'ampia dotazione di memoria in una piattaforma PoE compatta. Il microcontrollore dispone di 16 MB di Flash e 8 MB di PSRAM e consente connessioni wireless Wi‑Fi 802.11 b/g/n e Bluetooth LE 4.2. Per le reti cablate è installato un PHY LAN8720; la porta RJ45 supporta Power‑over‑Ethernet secondo lo standard IEEE 802.3 af/at e fornisce fino a 5 V a 4 A da una tensione di alimentazione compresa tra 44 e 57 V. In alternativa, la scheda può essere alimentata tramite un ingresso DC separato con tensioni da 7 a 24 V. Un'interfaccia RS485 integrata permette il collegamento di dispositivi di campo industriali o di linee bus più lunghe. Il chip CH9102 USB‑Serial e una porta USB‑C assicurano una programmazione e un trasferimento dati comodi. La scheda possiede inoltre due connettori di espansione a 14 pin e un connettore a 4 pin, che permettono di collegare un display LCD opzionale o altre periferiche. I pulsanti di reset e boot facilitano il flashing e il riavvio. Grazie alle sue numerose funzionalità, il T‑POE Pro è adatto come solido gateway Ethernet per applicazioni Smart‑Home, per sensori connessi o per il controllo di macchinari.

Accessori consigliati:

• Cavo patch Ethernet RJ45 Cat.6

Caratteristiche:

• Microcontrollore ESP32‑WROVER‑E ad alte prestazioni con ampio spazio Flash e PSRAM.
• LAN8720‑PHY Ethernet consente reti cablate e alimentazione PoE.
• Il modulo PoE fornisce 5 V fino a 4 A da un'alimentazione IEEE 802.3 af/at compresa tra 44 e 57 V.
• Porta RS485 con linee di segnale differenziali per sistemi bus industriali.
• Interfaccia USB‑C con bridge CH9102 per programmazione e alimentazione.
• Due connettori da 14 pin e un connettore da 4 pin per display LCD e espansioni.
• I tasti di reset e boot semplificano lo sviluppo e l'aggiornamento del firmware.
• Ampio range di ingresso DC da 7 a 24 V per alimentazioni flessibili.

Esempi di applicazione:

• Come gateway abilitato PoE, la scheda raccoglie dati sensoriali tramite RS485 e li trasmette tramite Ethernet al cloud.
• Nello Smart‑Home, controlla dispositivi collegati tramite moduli relè e si alimenta attraverso uno switch PoE.
• Per impianti industriali trasmette misurazioni tramite RS485 ai sistemi di controllo e utilizza il PoE per l'alimentazione.
• Nei quadri elettrici in rete, funge da interfaccia tra sensori wireless e LAN cablata.
• Nei progetti di monitoraggio energetico raccoglie dati di consumo e li rende disponibili tramite Wi‑Fi o Ethernet.

Documentazione:

• Github

Dati tecnici:

• Produttore: LILYGO
• SKU produttore: Q428
• Microcontrollore: ESP32‑WROVER‑E, dual‑core LX6 fino a 240 MHz
• Memoria Flash: 16 MB
• PSRAM: 8 MB
• Connettività wireless: Wi‑Fi 802.11 b/g/n, BLE 4.2
• Porta Ethernet: LAN8720 PHY
• Modulo PoE: IEEE 802.3 af/at, 5 V @ 4 A, ingresso 44 – 57 V
• Ingresso DC: 7 – 24 V
• Chip seriale: CH9102

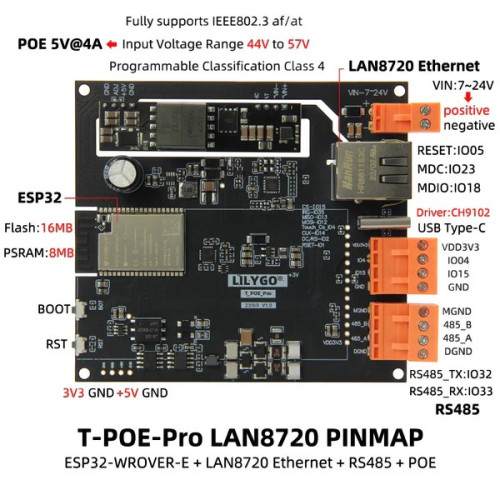

• Espansioni: 2 × connettori da 14 pin, 1 × connettore da 4 pin per LCD e RS485
• Interfaccia RS485: segnali differenziali A/B con DGND
• Pulsanti: Reset e Boot
• Dimensioni: 104 × 86 × 18 mm
• Peso: 101 g

Contenuto della confezione:

• 1x LilyGo T‑POE Pro Ethernet con ESP32 e RS485 scheda di sviluppo
• 1x Header a 14 pin (maschio)
• 1x Header a 14 pin (femmina)
• 1x Header a 4 pin
